Page 245 - ДисМокрий21

245

2
поперечним перерізом робочої частини 15×7 мм . Визначали розподіл швид-
кості ПАХ та поздовжньої акустичної хвилі. Також було визначено розподіл

товщини, зміни густини та відносного видовження зразків. Механічні випро-

бовування проводили на розривній машині УМЭ-10ТМ. Навантажували зразки

розтягом із швидкістю 0,5 мм/хв. Зразки піддавали руйнуванню шляхом

розриву (рис. 5.3). Після пластичної деформації зразки піддавали термічній

обробці для зменшення залишкових механічних напружень. Термічна обробка

∆V/V, %

1

2

X, мм

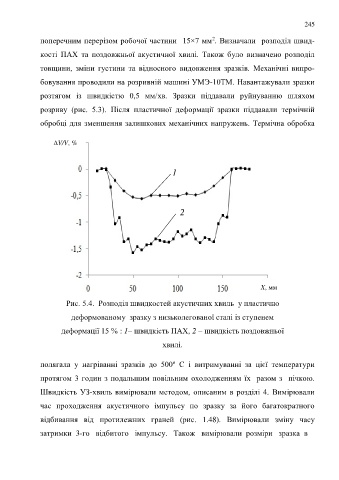

Рис. 5.4. Розподіл швидкостей акустичних хвиль у пластично
деформованому зразку з низьколегованої сталі із ступенем

деформації 15 % : 1– швидкість ПАХ, 2 – швидкість поздовжньої

хвилі.

полягала у нагріванні зразків до 500º С і витримуванні за цієї температури

протягом 3 годин з подальшим повільним охолодженням їх разом з пічкою.

Швидкість УЗ-хвиль вимірювали методом, описаним в розділі 4. Вимірювали

час проходження акустичного імпульсу по зразку за його багатократного

відбивання від протилежних граней (рис. 1.48). Вимірювали зміну часу

затримки 3-го відбитого імпульсу. Також вимірювали розміри зразка в
