Page 244 - ДисМокрий21

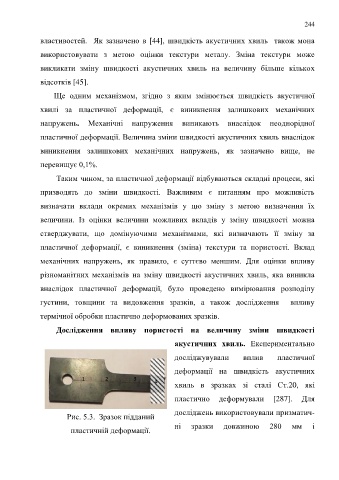

244

властивостей. Як зазначено в [44], швидкість акустичних хвиль також мона

використовувати з метою оцінки текстури металу. Зміна текстури може

викликати зміну швидкості акустичних хвиль на величину більше кількох

відсотків [45].

Ще одним механізмом, згідно з яким змінюється швидкість акустичної

хвилі за пластичної деформації, є виникнення залишкових механічних

напружень. Механічні напруження виникають внаслідок неоднорідної

пластичної деформації. Величина зміни швидкості акустичних хвиль внаслідок

виникнення залишкових механічних напружень, як зазначено вище, не

перевищує 0,1%.

Таким чином, за пластичної деформації відбуваються складні процеси, які

призводять до зміни швидкості. Важливим є питанням про можливість

визначати вклади окремих механізмів у цю зміну з метою визначення їх

величини. Із оцінки величини можливих вкладів у зміну швидкості можна

стверджувати, що домінуючими механізмами, які визначають її зміну за

пластичної деформації, є виникнення (зміна) текстури та пористості. Вклад

механічних напружень, як правило, є суттєво меншим. Для оцінки впливу

різноманітних механізмів на зміну швидкості акустичних хвиль, яка виникла

внаслідок пластичної деформації, було проведено вимірювання розподілу

густини, товщини та видовження зразків, а також дослідження впливу

термічної обробки пластично деформованих зразків.

Дослідження впливу пористості на величину зміни швидкості

акустичних хвиль. Експериментально

досліджувували вплив пластичної

деформації на швидкість акустичних
1 2 3
4
хвиль в зразках зі сталі Ст.20, які
пластично деформували [287]. Для

досліджень використовували призматич-
Рис. 5.3. Зразок підданий
ні зразки довжиною 280 мм і
пластичній деформації.
