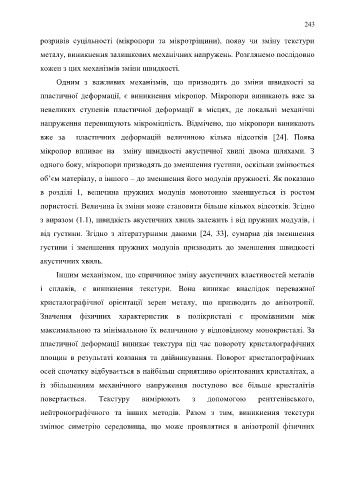

Page 243 - ДисМокрий21
P. 243
243
розривів суцільності (мікропори та мікротріщини), появу чи зміну текстури
металу, виникнення залишкових механічних напружень. Розглянемо послідовно
кожен з цих механізмів зміни швидкості.
Одним з важливих механізмів, що призводить до зміни швидкості за
пластичної деформації, є виникнення мікропор. Мікропори виникають вже за
невеликих ступенів пластичної деформації в місцях, де локальні механічні
напруження перевищують мікроміцність. Відмічено, що мікропори виникають
вже за пластичних деформацій величиною кілька відсотків [24]. Поява
мікропор впливає на зміну швидкості акустичної хвилі двома шляхами. З
одного боку, мікропори призводять до зменшення густини, оскільки змінюється
об’єм матеріалу, а іншого – до зменшення його модулів пружності. Як показано
в розділі 1, величина пружних модулів монотонно зменшується із ростом
пористості. Величина їх зміни може становити більше кількох відсотків. Згідно
з виразом (1.1), швидкість акустичних хвиль залежить і від пружних модулів, і
від густини. Згідно з літературними даними [24, 33], сумарна дія зменшення
густини і зменшення пружних модулів призводить до зменшення швидкості
акустичних хвиль.
Іншим механізмом, що спричинює зміну акустичних властивостей металів
і сплавів, є виникнення текстури. Вона виникає внаслідок переважної
кристалографічної орієнтації зерен металу, що призводить до анізотропії.
Значення фізичних характеристик в полікристалі є проміжними між
максимальною та мінімальною їх величиною у відповідному монокристалі. За
пластичної деформації виникає текстура під час повороту кристалографічних
площин в результаті ковзання та двійникування. Поворот кристалографічних
осей спочатку відбувається в найбільш сприятливо орієнтованих кристалітах, а
із збільшенням механічного напруження поступово все більше кристалітів
повертається. Текстуру вимірюють з допомогою рентгенівського,
нейтронографічного та інших методів. Разом з тим, виникнення текстури
змінює симетрію середовища, що може проявлятися в анізотропії фізичних
