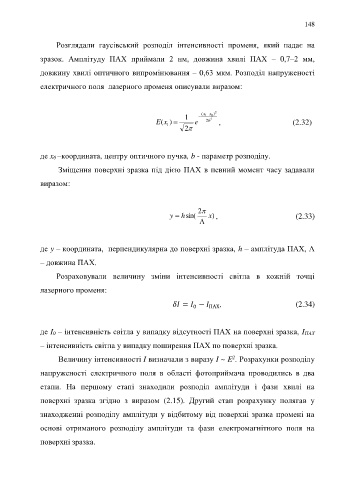

                     Розглядали  гаусівський  розподіл  інтенсивності  променя,  який  падає  на

               зразок.  Амплітуду  ПАХ  приймали  2  нм,  довжина  хвилі  ПАХ  –  0,7–2  мм,

               довжину хвилі оптичного випромінювання – 0,63 мкм. Розподіл напруженості

               електричного поля  лазерного променя описували виразом:




                                                                  1     (x 1 x  2 0 ) 2
                                                        E (x  )     e   2b   ,                                    (2.32)
                                                            1
                                                                  2


               де x 0 –координата, центру оптичного пучка, b - параметр розподілу.

                      Зміщення поверхні зразка під дією ПАХ в певний момент часу задавали

               виразом:



                                                                       2
                                                             y   h sin(   ) x ,                                       (2.33)
                                                                       




               де y – координата,  перпендикулярна до поверхні зразка, h – амплітуда ПАХ, Λ

               – довжина ПАХ.

                     Розраховували  величину  зміни  інтенсивності  світла  в  кожній  точці

               лазерного променя:

                                                                   =    −    ПАХ ,                                     (2.34)
                                                                     0


               де I 0 – інтенсивність світла у випадку відсутності ПАХ на поверхні зразка, I ПАХ

               – інтенсивність світла у випадку поширення ПАХ по поверхні зразка.

                                                                                   2
                      Величину інтенсивності I визначали з виразу I ~ E . Розрахунки розподілу
               напруженості  електричного  поля  в  області  фотоприймача  проводились  в  два

               етапи.  На  першому  етапі  знаходили  розподіл  амплітуди  і  фази  хвилі  на

               поверхні  зразка  згідно  з  виразом  (2.15).  Другий  етап  розрахунку  полягав  у

               знаходженні розподілу амплітуди  у відбитому від поверхні зразка промені на

               основі  отриманого  розподілу  амплітуди  та  фази  електромагнітного  поля  на

               поверхні зразка.
