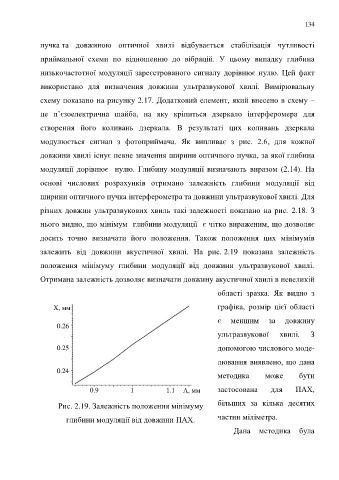

134

пучка та довжиною оптичної хвилі відбувається стабілізація чутливості

приймальної схеми по відношенню до вібрацій. У цьому випадку глибина

низькочастотної модуляції зареєстрованого сигналу дорівнює нулю. Цей факт

використано для визначення довжини ультразвукової хвилі. Вимірювальну

схему показано на рисунку 2.17. Додатковий елемент, який внесено в схему –

це п’єзоелектрична шайба, на яку кріпиться дзеркало інтерферомера для

створення його коливань дзеркала. В результаті цих коливань дзеркала

модулюється сигнал з фотоприймача. Як випливає з рис. 2.6, для кожної

довжини хвилі існує певне значення ширини оптичного пучка, за якої глибина

модуляції дорівнює нулю. Глибину модуляції визначають виразом (2.14). На

основі числових розрахунків отримано залежність глибини модуляції від

ширини оптичного пучка інтерферометра та довжини ультразвукової хвилі. Для

різних довжин ультразвукових хвиль такі залежності показано на рис. 2.18. З

нього видно, що мінімум глибини модуляції є чітко вираженим, що дозволяє

досить точно визначати його положення. Також положення цих мінімумів

залежить від довжини акустичної хвилі. На рис. 2.19 показана залежність

положення мінімуму глибини модуляції від довжини ультразвукової хвилі.

Отримана залежність дозволяє визначати довжину акустичної хвилі в невеликій

області зразка. Як видно з

X, мм графіка, розмір цієї області

0.26 є меншим за довжину
ультразвукової хвилі. З

0.25 допомогою числового моде-

лювання виявлено, що дана
0.24
методика може бути

0.9 1 1.1 Λ, мм застосована для ПАХ,

Рис. 2.19. Залежність положення мінімуму більших за кілька десятих

глибини модуляції від довжини ПАХ. частин міліметра.

Дана методика була
