поверхні зразка. Чітко виражена періодична структура зміни фази оптичного

2
поля спостерігається на відстані Λ /λ, що відповідає аналогічній відстані для
ефекту Талбота. Числові розрахунки показують, що розподіли зміни фази на

2
2
відстані Λ /λ і відстані 2Λ /λ зміщені на половину періоду, що також відповідає

δ, рад δ, рад
0.02 0.05

0
0
-0.02 0 0
0 y, мм -0.05 y, мм
400 0
2 400
800 2
4
а б 4 800

δ, рад
δ, рад
0.05
0.05
0 0
-0.05 0 0
y, мм -0.05 y, мм
0
400 0.6 400
1.6 1.8
в 800 г 800
3.2 3.0
x, мм x, мм

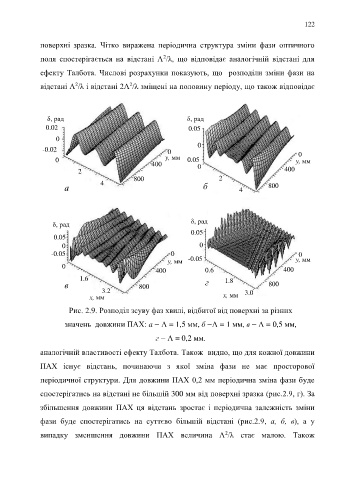

Рис. 2.9. Розподіл зсуву фаз хвилі, відбитої від поверхні за різних

значень довжини ПАХ: a − Λ = 1,5 мм, б −Λ = 1 мм, в − Λ = 0,5 мм,

г − Λ = 0,2 мм.

аналогічній властивості ефекту Талбота. Також видно, що для кожної довжини

ПАХ існує відстань, починаючи з якої зміна фази не має просторової

періодичної структури. Для довжини ПАХ 0,2 мм періодична зміна фази буде

спостерігатись на відстані не більшій 300 мм від поверхні зразка (рис.2.9, г). За

збільшення довжини ПАХ ця відстань зростає і періодична залежність зміни

фази буде спостерігатись на суттєво більшій відстані (рис.2.9, а, б, в), а у

2
випадку зменшення довжини ПАХ величина Λ /λ стає малою. Також
