118

Використовували імпульсне збудження ПАХ, оскільки це дозволяє відділити

основний сигнал від відбитих імпульсів.

На рис. 2.7 показані осцилограми сигналів, отримані за реєстрації імпульсів

ПАХ і коливання дзеркала інтерферометра. На осцилограмі спостерігається

сигнал з високочастотним заповненням, що відповідає імпульсу ПАХ, який

U, мВ U, мВ U, мВ

20 20 20

10 10 10

0 40 80 t, мкс 0 40 80 t, мкс 0 40 80 t, мкс.
а б в
U, мВ U, мВ U, мВ

20 20 20

10 10 10

0 40 80 t, мкс 0 40 80 t, мкс 0 40 80 t, мкс
г д е

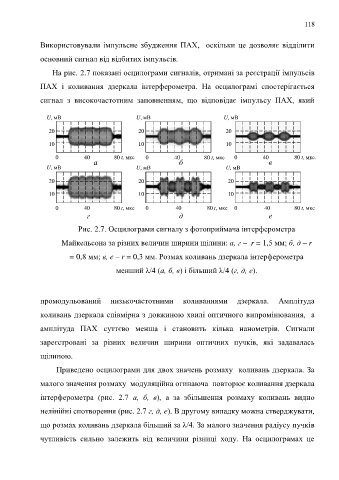

Рис. 2.7. Осцилограми сигналу з фотоприймача інтерферометра

Майкельсона за різних величин ширини щілини: a, г ‒ r = 1,5 мм; б, д – r

= 0,8 мм; в, е – r = 0,3 мм. Розмах коливань дзеркала інтерферометра

менший λ/4 (а, б, в) і більший λ/4 (г, д, е).

промодульований низькочастотними коливаннями дзеркала. Амплітуда

коливань дзеркала співмірна з довжиною хвилі оптичного випромінювання, а

амплітуда ПАХ суттєво менша і становить кілька нанометрів. Сигнали

зареєстровані за різних величин ширини оптичних пучків, які задавалась

щілиною.

Приведенo осцилограми для двох значень розмаху коливань дзеркала. За

малого значення розмаху модуляційна огинаюча повторює коливання дзеркала

інтерферометра (рис. 2.7 а, б, в), а за збільшення розмаху коливань видно

нелінійні спотворення (рис. 2.7 г, д, е). В другому випадку можна стверджувати,

що розмах коливань дзеркала більший за λ/4. За малого значення радіусу пучків

чутливість сильно залежить від величини різниці ходу. На осцилограмах це
