декількох значень амплітуди індукції магнетного поля, яким відповідають
декілька частинних петель гістерезису.
Було встановлено вплив амплітуди індукції поля перемагнечення В на
параметри згенерованих сигналів МАЕ. На рис. 3.3, а–в наведені обвідні сигналів
МАЕ для зразків з ніколу та сталі Ст.3 (рис. 3.3, г–д), зареєстровані для висхідної
гілки петлі перемагнечення.
а г
б ґ
в д

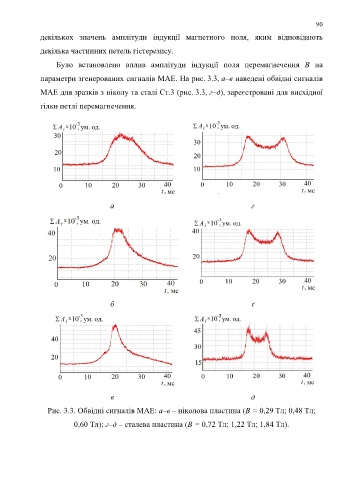

Рис. 3.3. Обвідні сигналів МАЕ: а–в – ніколова пластина (В = 0,29 Тл; 0,48 Тл;
0,60 Тл); г–д – сталева пластина (В = 0,72 Тл; 1,22 Тл; 1,84 Тл).
