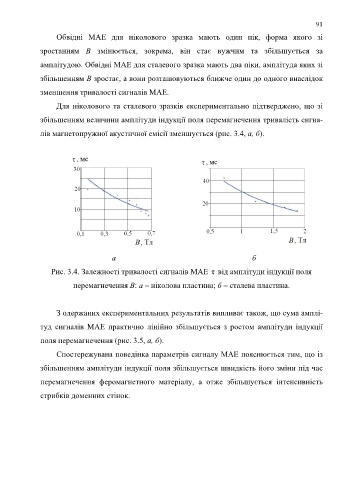

Page 91 - РОЗДІЛ 1

91

Обвідні МАЕ для ніколового зразка мають один пік, форма якого зі

зростанням В змінюється, зокрема, він стає вужчим та збільшується за

амплітудою. Обвідні МАЕ для сталевого зразка мають два піки, амплітуда яких зі

збільшенням В зростає, а вони розташовуються ближче один до одного внаслідок

зменшення тривалості сигналів МАЕ.

Для ніколового та сталевого зразків експериментально підтверджено, що зі

збільшенням величини амплітуди індукції поля перемагнечення тривалість сигна-

лів магнетопружної акустичної емісії зменшується (рис. 3.4, а, б).

а б
Рис. 3.4. Залежності тривалості сигналів МАЕ від амплітуди індукції поля τ

перемагнечення В: а – ніколова пластина; б – сталева пластина.

З одержаних експериментальних результатів випливає також, що сума амплі-

туд сигналів МАЕ практично лінійно збільшується з ростом амплітуди індукції

поля перемагнечення (рис. 3.5, а, б).

Спостережувана поведінка параметрів сигналу МАЕ пояснюється тим, що із

збільшенням амплітуди індукції поля збільшується швидкість його зміни під час

перемагнечення феромагнетного матеріалу, а отже збільшується інтенсивність

стрибків доменних стінок.
