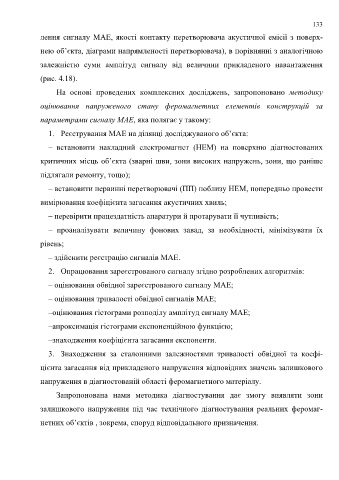

Page 133 - РОЗДІЛ 1

133

лення сигналу МАЕ, якості контакту перетворювача акустичної емісії з поверх-

нею об’єкта, діаграми напрямленості перетворювача), в порівнянні з аналогічною

залежністю суми амплітуд сигналу від величини прикладеного навантаження

(рис. 4.18).

На основі проведених комплексних досліджень, запропоновано методику

оцінювання напруженого стану феромагнетних елементів конструкцій за

параметрами сигналу МАЕ, яка полягає у такому:

1. Реєстрування МАЕ на ділянці досліджуваного об’єкта:

– встановити накладний електромагнет (НЕМ) на поверхню діагностованих

критичних місць об’єкта (зварні шви, зони високих напружень, зони, що раніше

підлягали ремонту, тощо);

– встановити первинні перетворювачі (ПП) поблизу НЕМ, попередньо провести

вимірювання коефіцієнта загасання акустичних хвиль;

– перевірити працездатність апаратури й протарувати її чутливість;

– проаналізувати величину фонових завад, за необхідності, мінімізувати їх

рівень;

– здійснити реєстрацію сигналів МАЕ.
2. Опрацювання зареєстрованого сигналу згідно розроблених алгоритмів:

– оцінювання обвідної зареєстрованого сигналу МАЕ;
– оцінювання тривалості обвідної сигналів МАЕ;

–оцінювання гістограми розподілу амплітуд сигналу МАЕ;
–апроксимація гістограми експоненційною функцією;

–знаходження коефіцієнта загасання експоненти.

3. Знаходження за еталонними залежностями тривалості обвідної та коефі-

цієнта загасання від прикладеного напруження відповідних значень залишкового

напруження в діагностованій області феромагнетного матеріалу.

Запропонована нами методика діагностування дає змогу виявляти зони

залишкового напруження під час технічного діагностування реальних феромаг-

нетних об’єктів , зокрема, споруд відповідального призначення.
