Page 132 - РОЗДІЛ 1

132

а б

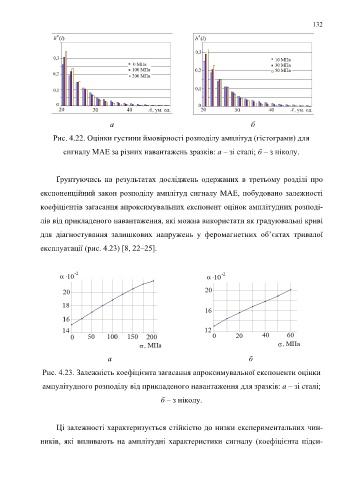

Рис. 4.22. Оцінки густини ймовірності розподілу амплітуд (гістограми) для

сигналу МАЕ за різних навантажень зразків: а – зі сталі; б – з ніколу.

Ґрунтуючись на результатах досліджень одержаних в третьому розділі про

експоненційний закон розподілу амплітуд сигналу МАЕ, побудовано залежності

коефіцієнтів загасання апроксимувальних експонент оцінок амплітудних розподі-

лів від прикладеного навантаження, які можна використати як градуювальні криві

для діагностування залишкових напружень у феромагнетних об’єктах тривалої

експлуатації (рис. 4.23) [8, 22–25].

а б

Рис. 4.23. Залежність коефіцієнта загасання апроксимувальної експоненти оцінки

ампулітудного розподілу від прикладеного навантаження для зразків: а – зі сталі;

б – з ніколу.

Ці залежності характеризується стійкістю до низки експериментальних чин-

ників, які впливають на амплітудні характеристики сигналу (коефіцієнта підси-
