131

а б

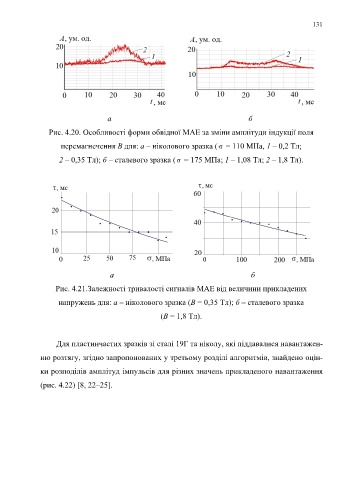

Рис. 4.20. Особливості форми обвідної МАЕ за зміни амплітуди індукції поля

перемагнечення В для: а – ніколового зразка ( = 110 МПа, 1 – 0,2 Тл;

2 – 0,35 Тл); б – сталевого зразка ( = 175 МПа; 1 – 1,08 Тл; 2 – 1,8 Тл).

а б

Рис. 4.21.Залежності тривалості сигналів МАЕ від величини прикладених

напружень для: а – ніколового зразка (В = 0,35 Тл); б – сталевого зразка

(В = 1,8 Тл).

Для пластинчастих зразків зі сталі 19Г та ніколу, які піддавалися навантажен-

ню розтягу, згідно запропонованих у третьому розділі алгоритмів, знайдено оцін-

ки розподілів амплітуд імпульсів для різних значень прикладеного навантаження

(рис. 4.22) [8, 22–25].
