Page 128 - РОЗДІЛ 1

128

внаслідок зростання кількості центрів їх закріплення.

а б

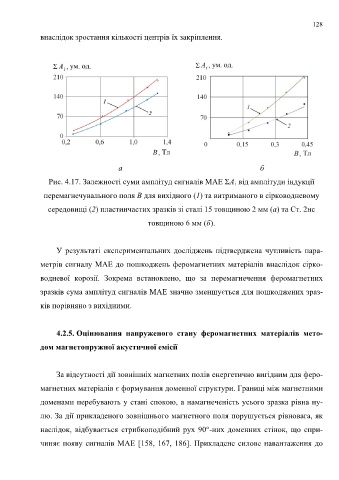

Рис. 4.17. Залежності суми амплітуд сигналів МАЕ ΣА і від амплітуди індукції

перемагнечувального поля В для вихідного (1) та витриманого в сірководневому

середовищі (2) пластинчастих зразків зі сталі 15 товщиною 2 мм (а) та Ст. 2нс

товщиною 6 мм (б).

У результаті експериментальних досліджень підтверджена чутливість пара-

метрів сигналу МАЕ до пошкоджень феромагнетних матеріалів внаслідок сірко-

водневої корозії. Зокрема встановлено, що за перемагнечення феромагнетних

зразків сума амплітуд сигналів МАЕ значно зменшується для пошкоджених зраз-

ків порівняно з вихідними.

4.2.5. Оцінювання напруженого стану феромагнетних матеріалів мето-

дом магнетопружної акустичної емісії

За відсутності дії зовнішніх магнетних полів енергетично вигідним для феро-

магнетних матеріалів є формування доменної структури. Границі між магнетними

доменами перебувають у стані спокою, а намагнеченість усього зразка рівна ну-

лю. За дії прикладеного зовнішнього магнетного поля порушується рівновага, як

наслідок, відбувається стрибкоподібний рух 90°-них доменних стінок, що спри-

чиняє появу сигналів МАЕ [158, 167, 186]. Прикладене силове навантаження до
