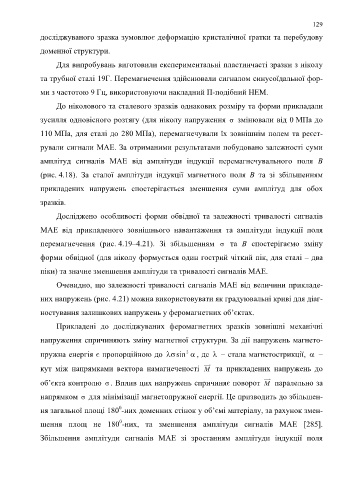

129

досліджуваного зразка зумовлює деформацію кристалічної ґратки та перебудову

доменної структури.

Для випробувань виготовили експериментальні пластинчасті зразки з ніколу

та трубної сталі 19Г. Перемагнечення здійснювали сигналом синусоїдальної фор-

ми з частотою 9 Гц, використовуючи накладний П-подібний НЕМ.

До ніколового та сталевого зразків однакових розміру та форми прикладали

зусилля одновісного розтягу (для ніколу напруження  змінювали від 0 МПа до

110 МПа, для сталі до 280 МПа), перемагнечували їх зовнішнім полем та реєст-

рували сигнали МАЕ. За отриманими результатами побудовано залежності суми

амплітуд сигналів МАЕ від амплітуди індукції перемагнечувального поля B

(рис. 4.18). За сталої амплітуди індукції магнетного поля В та зі збільшенням

прикладених напружень спостерігається зменшення суми амплітуд для обох

зразків.

Досліджено особливості форми обвідної та залежності тривалості сигналів

МАЕ від прикладеного зовнішнього навантаження та амплітуди індукції поля

перемагнечення (рис. 4.19–4.21). Зі збільшенням  та В спостерігаємо зміну

форми обвідної (для ніколу формується один гострий чіткий пік, для сталі – два

піки) та значне зменшення амплітуди та тривалості сигналів МАЕ.

Очевидно, що залежності тривалості сигналів МАЕ від величини прикладе-
них напружень (рис. 4.21) можна використовувати як градуювальні криві для діаг-

ностування залишкових напружень у феромагнетних об’єктах.
Прикладені до досліджуваних феромагнетних зразків зовнішні механічні

напруження спричиняють зміну магнетної структури. За дії напружень магнето-

пружна енергія є пропорційною до sin 2  , де  – стала магнетострикції,  –

кут між напрямками вектора намагнеченості M та прикладених напружень до


об’єкта контролю . Вплив цих напружень спричиняє поворот M паралельно за

напрямком для мінімізації магнетопружної енергії. Це призводить до збільшен-
0
ня загальної площі 180 -них доменних стінок у об’ємі матеріалу, за рахунок змен-
0
шення площ не 180 -них, та зменшення амплітуди сигналів МАЕ [285].
Збільшення амплітуди сигналів МАЕ зі зростанням амплітуди індукції поля
