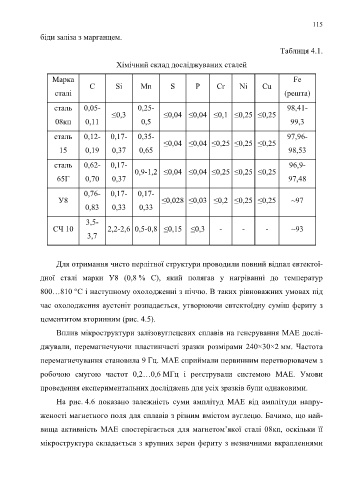

Page 115 - РОЗДІЛ 1

115

біди заліза з марганцем.

Таблиця 4.1.

Хімічний склад досліджуваних сталей

Марка Fe
C Si Mn S P Cr Ni Cu
сталі (решта)

сталь 0,05- 0,25- 98,41-
≤0,3 ≤0,04 ≤0,04 ≤0,1 ≤0,25 ≤0,25
08кп 0,11 0,5 99,3

сталь 0,12- 0,17- 0,35- 97,96-
≤0,04 ≤0,04 ≤0,25 ≤0,25 ≤0,25
15 0,19 0,37 0,65 98,53

сталь 0,62- 0,17- 96,9-
0,9-1,2 ≤0,04 ≤0,04 ≤0,25 ≤0,25 ≤0,25
65Г 0,70 0,37 97,48

0,76- 0,17- 0,17-
У8 ≤0,028 ≤0,03 ≤0,2 ≤0,25 ≤0,25 ~97
0,83 0,33 0,33

3,5-
СЧ 10 2,2-2,6 0,5-0,8 ≤0,15 ≤0,3 - - - ~93
3,7

Для отримання чисто перлітної структури проводили повний відпал евтектої-

дної сталі марки У8 (0,8 % С), який полягав у нагріванні до температур

800…810 °C і наступному охолодженні з піччю. В таких рівноважних умовах під

час охолодження аустеніт розпадається, утворюючи евтектоїдну суміш фериту з

цементитом вторинним (рис. 4.5).

Вплив мікроструктури залізовуглецевих сплавів на генерування МАЕ дослі-

джували, перемагнечуючи пластинчасті зразки розмірами 240×30×2 мм. Частота

перемагнечування становила 9 Гц. МАЕ сприймали первинним перетворювачем з

робочою смугою частот 0,2…0,6 МГц і реєстрували системою МАЕ. Умови

проведення експериментальних досліджень для усіх зразків були однаковими.

На рис. 4.6 показано залежність суми амплітуд МАЕ від амплітуди напру-

женості магнетного поля для сплавів з різним вмістом вуглецю. Бачимо, що най-

вища активність МАЕ спостерігається для магнетом’якої сталі 08кп, оскільки її

мікроструктура складається з крупних зерен фериту з незначними вкрапленнями
