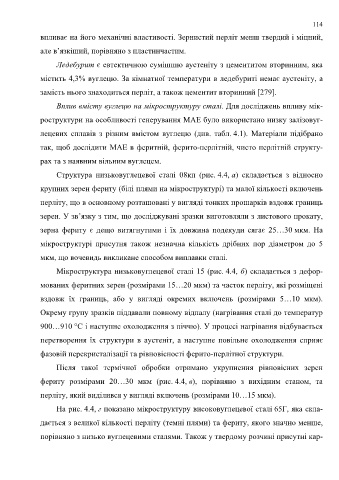

Page 114 - РОЗДІЛ 1
P. 114

114

               впливає на його механічні властивості. Зернистий перліт менш твердий і міцний,

               але в’язкіший, порівняно з пластинчастим.

                     Ледебурит є евтектичною сумішшю аустеніту з цементитом вторинним, яка

               містить 4,3% вуглецю. За кімнатної температури в ледебуриті немає аустеніту, а

               замість нього знаходиться перліт, а також цементит вторинний [279].

                     Вплив вмісту вуглецю на мікроструктуру сталі. Для досліджень впливу мік-

               роструктури на особливості генерування МАЕ було використано низку залізовуг-

               лецевих  сплавів  з  різним  вмістом  вуглецю  (див.  табл. 4.1).  Матеріали  підібрано

               так, щоб дослідити МАЕ в феритній, ферито-перлітній, чисто перлітній структу-

               рах та з наявним вільним вуглецем.

                     Структура  низьковуглецевої  сталі  08кп  (рис. 4.4, а)  складається  з  відносно

               крупних зерен фериту (білі плями на мікроструктурі) та малої кількості включень

               перліту, що в основному розташовані у вигляді тонких прошарків вздовж границь

               зерен. У зв’язку з тим, що досліджувані зразки виготовляли з листового прокату,

               зерна фериту є дещо витягнутими  і  їх  довжина  подекуди  сягає  25…30 мкм.  На

               мікроструктурі  присутня  також  незначна кількість дрібних пор діаметром  до  5


               мкм, що вочевидь викликане способом виплавки сталі.
                     Мікроструктура низьковуглецевої сталі 15 (рис. 4.4, б) складається з дефор-


               мованих феритних зерен (розмірами 15…20 мкм) та часток перліту, які розміщені
               вздовж  їх  границь,  або  у  вигляді  окремих  включень  (розмірами  5…10  мкм).


               Окрему групу зразків піддавали повному відпалу (нагрівання сталі до температур
               900…910 °C і наступне охолодження з піччю). У процесі нагрівання відбувається


               перетворення  їх  структури  в  аустеніт,  а  наступне  повільне  охолодження  сприяє

               фазовій перекристалізації та рівновісності ферито-перлітної структури.

                     Після  такої  термічної  обробки  отримано  укрупнення  рівновісних  зерен

               фериту  розмірами  20…30  мкм  (рис. 4.4, в),  порівняно  з  вихідним  станом,  та

               перліту, який виділився у вигляді включень (розмірами 10…15 мкм).

                     На рис. 4.4, г показано мікроструктуру високовуглецевої сталі 65Г, яка скла-

               дається з великої кількості перліту (темні плями) та фериту, якого значно менше,

               порівняно з низько вуглецевими сталями. Також у твердому розчині присутні кар-
   109   110   111   112   113   114   115   116   117   118   119
