Page 112 - РОЗДІЛ 1

112

Ферит – це твердий розчин проникнення вуглецю в α-Fe або δ-Fe, які мають

однакову кристалічну ґратку – кубічну об’ємноцентровану К-8, але існують за різ-

них температур і характеризуються неоднаковою максимальною розчинністю в

них вуглецю – відповідно 0,02% та 0,09% (т. Р і Н на діаграмі). Високотем-

пературний δ-ферит утворюється за первинної кристалізації сталі в області ABJH,

а низькотемпературний α-ферит – з аустеніту в області GSPG.

Аустеніт – це твердий розчин проникнення вуглецю в γ-Fe, який має гране-

центровану кубічну кристалічну ґратку К-12, що існує в досить широкому інтер-

валі температур за максимальної розчинності вуглецю 2,11% (т. Е на діаграмі).

Він достатньо пластичний, але міцніший за ферит: σ в=700...800 МПа; δ =

(40…60)%; НВ 160...200.

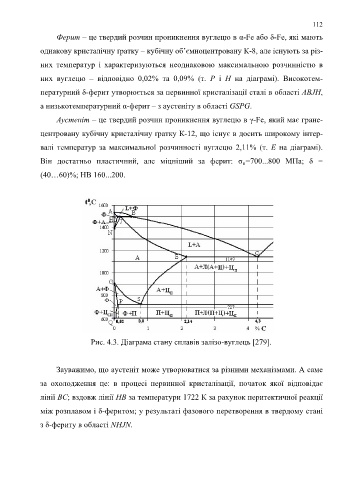

Рис. 4.3. Діаграма стану сплавів залізо-вуглець [279].

Зауважимо, що аустеніт може утворюватися за різними механізмами. А саме

за охолодження це: в процесі первинної кристалізації, початок якої відповідає

лінії ВС; вздовж лінії НВ за температури 1722 К за рахунок перитектичної реакції

між розплавом і δ-феритом; у результаті фазового перетворення в твердому стані

з δ-фериту в області NHJN.
