57

2.4.5. Визначення характеристик пластичності розтягом зразків

Вивчали вплив МІО на характеристики пластичності розтягом плоских

зразків. Статичний розтяг зразків проводили на універсальній

випробувальній машині УМЕ10-ТМ (рис. 2.3) зі швидкістю деформування

-3
-1
робочої частини зразка 10 с . Використовували плоскі зразки розміром
2×28×70 мм, зміцнені МІО з обох боків (рис. 2.4).

Враховували, що зміцнення зразків не буде наскрізним по товщині і

значення отриманих характеристик будуть відображати властивості

композиту НКС – матриця – НКС.

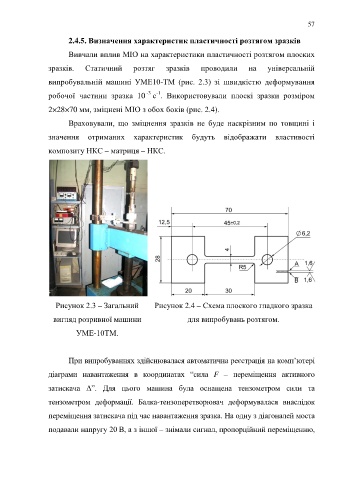

Рисунок 2.3 – Загальний Рисунок 2.4 – Схема плоского гладкого зразка

вигляд розривної машини для випробувань розтягом.

УМЕ-10ТМ.

При випробуваннях здійснювалася автоматична реєстрація на комп’ютері

діаграми навантаження в координатах “сила F – переміщення активного

затискача Δ”. Для цього машина була оснащена тензометром сили та

тензометром деформації. Балка-тензоперетворювач деформувалася внаслідок

переміщення затискача під час навантаження зразка. На одну з діагоналей моста

подавали напругу 20 В, а з іншої – знімали сигнал, пропорційний переміщенню,
