Page 52 - Dys

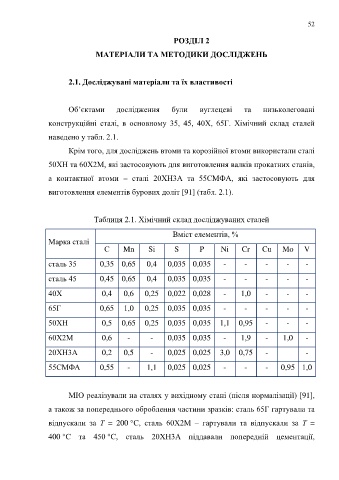

52

РОЗДІЛ 2

МАТЕРІАЛИ ТА МЕТОДИКИ ДОСЛІДЖЕНЬ

2.1. Досліджувані матеріали та їх властивості

Об’єктами дослідження були вуглецеві та низьколеговані

конструкційні сталі, в основному 35, 45, 40Х, 65Г. Хімічний склад сталей

наведено у табл. 2.1.

Крім того, для досліджень втоми та корозійної втоми використали сталі

50ХН та 60Х2М, які застосовують для виготовлення валків прокатних станів,

а контактної втоми – сталі 20ХН3А та 55СМФА, які застосовують для

виготовлення елементів бурових доліт [91] (табл. 2.1).

Таблиця 2.1. Хімічний склад досліджуваних сталей

Вміст елементів, %
Марка сталі
С Mn Si S P Ni Cr Cu Mo V

сталь 35 0,35 0,65 0,4 0,035 0,035 - - - - -

сталь 45 0,45 0,65 0,4 0,035 0,035 - - - - -

40Х 0,4 0,6 0,25 0,022 0,028 - 1,0 - - -

65Г 0,65 1,0 0,25 0,035 0,035 - - - - -

50ХН 0,5 0,65 0,25 0,035 0,035 1,1 0,95 - - -

60Х2М 0,6 - - 0,035 0,035 - 1,9 - 1,0 -

20ХН3А 0,2 0,5 - 0,025 0,025 3,0 0,75 - -

55СМФА 0,55 - 1,1 0,025 0,025 - - - 0,95 1,0

МІО реалізували на сталях у вихідному стані (після нормалізації) [91],
а також за попереднього оброблення частини зразків: сталь 65Г гартували та

відпускали за Т = 200 °С, сталь 60Х2М – гартували та відпускали за Т =
400 °С та 450 °С, сталь 20ХН3А піддавали попередній цементації,
