модифікованих токарно-гвинторізних та плоскошліфувальних верстатах

відповідно.

Під час МІО швидкість обертання інструменту V становила 50 м/с,
і
швидкість обертання деталі V – 0,12– 0,29м/с, тиск, який чинить інструмент
д
на деталь – 500 – 800 Н, при цьому глибина втискання деталі в інструмент t =

0,3 – 0,4 мм, що відповідає питомому тиску в зоні ФК P 0,48 – 0,8 ГПа. За

таких умовах поверхневі шари зразків пластично деформувалися та

3
нагрівалися до температур 900 - 1000ºС зі швидкістю нагрівання 10 –
4
4
3
10 °C/с. Швидкість охолодження становила 10 – 10 °C/с завдяки
відведенню тепла в поверхневі шари оброблюваної деталі, в інструмент та в
-3
ТС. Час дії максимальних температур в зоні ФК не перевищував 6×10 –
-2
6×10 с.

а б

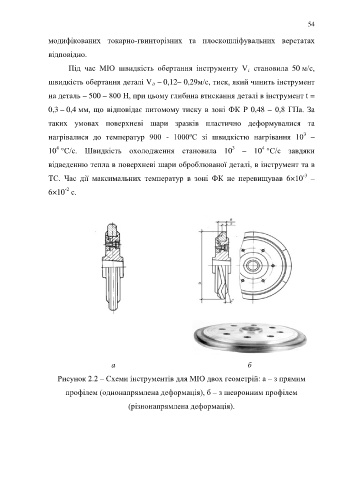

Рисунок 2.2 – Схеми інструментів для МІО двох геометрій: а – з прямим

профілем (однонапрямлена деформація), б – з шевронним профілем

(різнонапрямлена деформація).
