Page 55 - Dys

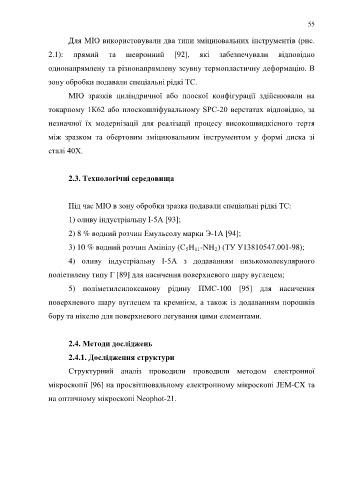

55

Для МІО використовували два типи зміцнювальних інструментів (рис.

2.1): прямий та шевронний [92], які забезпечували відповідно

однонапрямлену та різнонапрямлену зсувну термопластичну деформацію. В

зону обробки подавали спеціальні рідкі ТС.

МІО зразків циліндричної або плоскої конфігурації здійснювали на

токарному 1К62 або плоскошліфувальному SPC-20 верстатах відповідно, за

незначної їх модернізації для реалізації процесу високошвидкісного тертя

між зразком та обертовим зміцнювальним інструментом у формі диска зі

сталі 40Х.

2.3. Технологічні середовища

Під час МІО в зону обробки зразка подавали спеціальні рідкі ТС:

1) оливу індустріальну І-5А [93];

2) 8 % водний розчин Емульсолу марки Э-1А [94];

3) 10 % водний розчин Амінілу (С Н -NH ) (ТУ У13810547.001-98);
5
11
2
4) оливу індустріальну І-5А з додаванням низькомолекулярного
поліетилену типу Г [89] для насичення поверхневого шару вуглецем;

5) поліметилсилоксанову рідину ПМС-100 [95] для насичення

поверхневого шару вуглецем та кремнієм, а також із додаванням порошків

бору та нікелю для поверхневого легування цими елементами.

2.4. Методи досліджень

2.4.1. Дослідження структури

Структурний аналіз проводили проводили методом електронної

мікроскопії [96] на просвітлювальному електронному мікроскопі JEM-CX та

на оптичному мікроскопі Neophot-21.
