Page 131 - Dys

131

поверхневого шару під дією дотичної складової на контакті кочення можлива

за наявності значних напружень стиску, які діють вздовж поверхні попереду

контакту. Такі напруження і відповідні деформації можливі за тертя

ковзання, коли коефіцієнт тертя ковзання високий, а нормальні тиски на

контакті невисокі та не можуть викликати значних напружень розтягу

поблизу зони контакту.

Дослідили контактну довговічність сталі 65Г після МІО за різних

режимів в оливі індустріальній І-50А. У табл. 5.3 наведено величину

кристалітів, мікротвердість, глибину зміцнених шарів та контактну

довговічність сталі 65Г після різних режимів оброблення [118, 188].

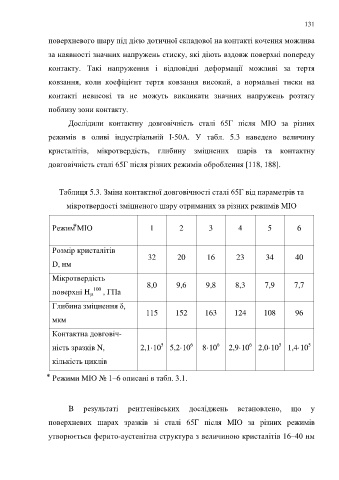

Таблиця 5.3. Зміна контактної довговічності сталі 65Г від параметрів та

мікротвердості зміцненого шару отриманих за різних режимів МІО

Режим⃰ МІО 1 2 3 4 5 6

Розмір кристалітів
32 20 16 23 34 40
D, нм

Мікротвердість
8,0 9,6 9,8 8,3 7,9 7,7
поверхні H μ 100 , ГПа

Глибина зміцнення δ,
115 152 163 124 108 96
мкм

Контактна довговіч-

6
6
5
ність зразків N, 2,1·10 5 5,2·10 8·10 6 2,9·10 2,0·10 5 1,4·10
кількість циклів

⃰ Режими МІО № 1–6 описані в табл. 3.1.

В результаті рентгенівських досліджень встановлено, що у

поверхневих шарах зразків зі сталі 65Г після МІО за різних режимів

утворюється ферито-аустенітна структура з величиною кристалітів 16–40 нм
