94

I – навантаження на індентор 0,198 H; II – 0,49 H; III – 0,981 H

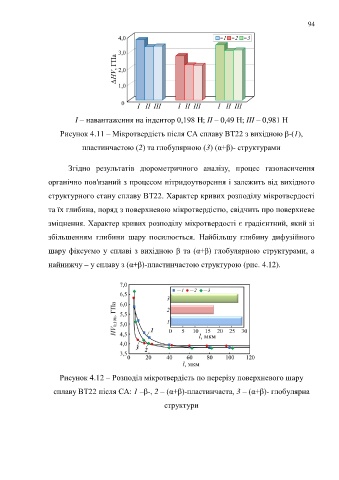

Рисунок 4.11 – Мікротвердість після СА сплаву ВТ22 з вихідною β-(1),

пластинчастою (2) та глобулярною (3) (α+β)- структурами

Згідно результатів дюрометричного аналізу, процес газонасичення

органічно пов'язаний з процесом нітридоутворення і залежить від вихідного

структурного стану сплаву ВТ22. Характер кривих розподілу мікротвердості

та їх глибина, поряд з поверхневою мікротвердістю, свідчить про поверхневе

зміцнення. Характер кривих розподілу мікротвердості є градієнтний, який зі

збільшенням глибини шару посилюється. Найбільшу глибину дифузійного

шару фіксуємо у сплаві з вихідною β та (α+β) глобулярною структурами, а

найнижчу – у сплаву з (α+β)-пластинчастою структурою (рис. 4.12).

Рисунок 4.12 – Розподіл мікротвердість по перерізу поверхневого шару

сплаву ВТ22 після СА: 1 –β-, 2 – (α+β)-пластинчаста, 3 – (α+β)- глобулярна

структури
