92

Також спостерігаємо зсув піків α- та β-фаз у бік ближніх кутів (рис. 4.9, б),

що свідчить про термодифузійне розчинення атомів азоту у поверхневому

шарі. Найбільший зсув піків фаз α- та β-фаз титану спостерігаємо у сплаві з

вихідною β-структурою, що свідчить про найбільше газонасичення під час

азотування [164, 165].

а б

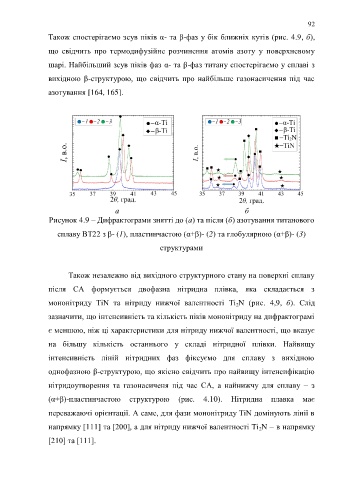

Рисунок 4.9 – Дифрактограми знятті до (а) та після (б) азотування титанового

сплаву ВТ22 з β- (1), пластинчастою (α+β)- (2) та глобулярною (α+β)- (3)

структурами

Також незалежно від вихідного структурного стану на поверхні сплаву

після СА формується двофазна нітридна плівка, яка складається з

мононітриду TiN та нітриду нижчої валентності Ti N (рис. 4,9, б). Слід
2
зазначити, що інтенсивність та кількість піків мононітриду на дифрактограмі

є меншою, ніж ці характеристики для нітриду нижчої валентності, що вказує

на більшу кількість останнього у складі нітридної плівки. Найвищу

інтенсивність ліній нітридних фаз фіксуємо для сплаву з вихідною
однофазною β-структурою, що якісно свідчить про найвищу інтенсифікацію

нітридоутворення та газонасиченя під час СА, а найнижчу для сплаву – з
(α+β)-пластинчастою структурою (рис. 4.10). Нітридна плавка має

переважаючі орієнтації. А саме, для фази мононітриду TiN домінують лінії в

напрямку [111] та [200], а для нітриду нижчої валентності Ti N – в напрямку
2
[210] та [111].
