Page 98 - Thesis_Lavrys

98

(рис. 4.14), де збільшували як часову експозицію, так і температуру першого

ступеня ЗТО. Слід зазначити, що сплав ВТ22 з вихідною β структурою має

найвищі значення приросту маси, що вказує на краще газонасичення сплаву

під час азотування, і ця тенденція зберігається на базі всіх досліджуваних

режимів.

З підвищенням температурно-часових параметрів азотування

сформована нітридна плівка з світло золотистого кольору змінюється на

темно золотистий. Зміна забарвлення, головним чином, залежить від

стехіометрії сформованого на поверхні нітриду, а також від його товщини,

суцільності, щільності та інших характеристик. У зв’язку з цим, можна

припустити, що зміна відтінків забарвлення і відбиваючої здатності нітридної

плівки пов’язані як зі зміною її товщини, так і зі ступенем насичення азотом,

оскільки нітрид TiN характеризується широкою областю гомогенності
х
(26…50 ат.%) [91].

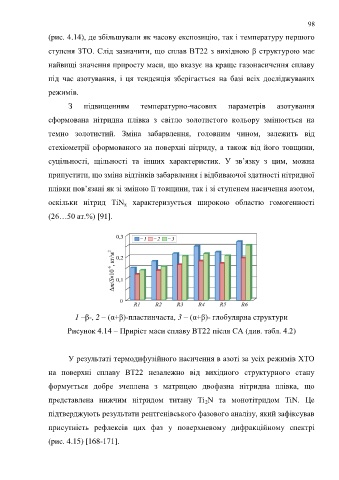

1 –β-, 2 – (α+β)-пластинчаста, 3 – (α+β)- глобулярна структури

Рисунок 4.14 – Приріст маси сплаву ВТ22 після СА (див. табл. 4.2)

У результаті термодифузійного насичення в азоті за усіх режимів ХТО

на поверхні сплаву ВТ22 незалежно від вихідного структурного стану

формується добре зчеплена з матрицею двофазна нітридна плівка, що

представлена нижчим нітридом титану Ti N та монотітридом TiN. Це
2
підтверджують результати рентгенівського фазового аналізу, який зафіксував

присутність рефлексів цих фаз у поверхневому дифракційному спектрі

(рис. 4.15) [168-171].
