99

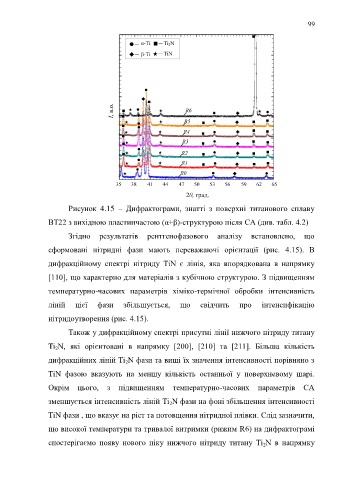

Рисунок 4.15 – Дифрактограми, знатті з поверхні титанового сплаву

ВТ22 з вихідною пластинчастою (α+β)-структурою після СА (див. табл. 4.2)

Згідно результатів рентгенофазового аналізу встановлено, що

сформовані нітридні фази мають переважаючі орієнтації (рис. 4.15). В

дифракційному спектрі нітриду TiN є лінія, яка впорядкована в напрямку

[110], що характерно для матеріалів з кубічною структурою. З підвищенням

температурно-часових параметрів хіміко-термічної обробки інтенсивність

ліній цієї фази збільшується, що свідчить про інтенсифікацію

нітридоутворення (рис. 4.15).

Також у дифракційному спектрі присутні лінії нижчого нітриду титану

Ti N, які орієнтовані в напрямку [200], [210] та [211]. Більша кількість
2
дифракційних ліній Ti N фази та вищі їх значення інтенсивності порівняно з
2
TiN фазою вказують на меншу кількість останньої у поверхневому шарі.

Окрім цього, з підвищенням температурно-часових параметрів СА

зменшується інтенсивність ліній Ti N фази на фоні збільшення інтенсивності
2
TiN фази , що вказує на ріст та потовщення нітридної плівки. Слід зазначити,

що високої температури та тривалої витримки (рижим R6) на дифрактограмі

спостерігаємо появу нового піку нижчого нітриду титану Ti N в напрямку
2
