Page 87 - Thesis_Lavrys

87

1, 2 – ступені ЗТО, відповідно

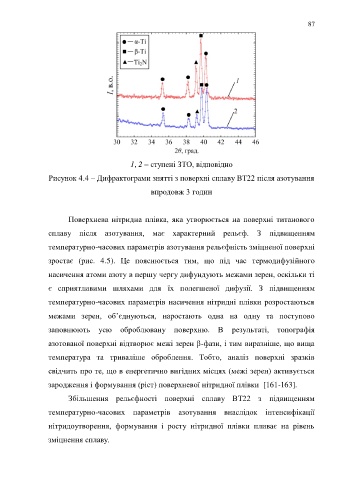

Рисунок 4.4 – Дифрактограми знятті з поверхні сплаву ВТ22 після азотування

впродовж 3 годин

Поверхнева нітридна плівка, яка утворюється на поверхні титанового

сплаву після азотування, має характерний рельєф. З підвищенням

температурно-часових параметрів азотування рельєфність зміцненої поверхні

зростає (рис. 4.5). Це пояснюється тим, що під час термодифузійного

насичення атоми азоту в першу чергу дифундують межами зерен, оскільки ті

є сприятливими шляхами для їх полегшеної дифузії. З підвищенням

температурно-часових параметрів насичення нітридні плівки розростаються

межами зерен, об’єднуються, наростають одна на одну та поступово

заповнюють усю оброблювану поверхню. В результаті, топографія

азотованої поверхні відтворює межі зерен β-фази, і тим виразніше, що вища

температура та триваліше оброблення. Тобто, аналіз поверхні зразків

свідчить про те, що в енергетично вигідних місцях (межі зерен) активується

зародження і формування (ріст) поверхневої нітридної плівки [161-163].

Збільшення рельєфності поверхні сплаву ВТ22 з підвищенням

температурно-часових параметрів азотування внаслідок інтенсифікації

нітридоутворення, формування і росту нітридної плівки пливає на рівень

зміцнення сплаву.
