32

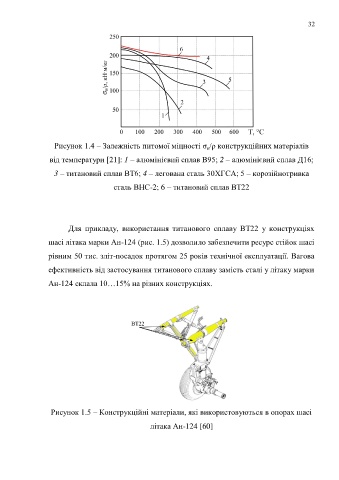

Рисунок 1.4 – Залежність питомої міцності σ /ρ конструкційних матеріалів
в
від температури [21]: 1 – алюмінієвий сплав В95; 2 – алюмінієвий сплав Д16;
3 – титановий сплав ВТ6; 4 – легована сталь 30ХГСА; 5 – корозійнотривка
сталь ВНС-2; 6 – титановий сплав ВТ22
Для прикладу, використання титанового сплаву ВТ22 у конструкціях
шасі літака марки Ан-124 (рис. 1.5) дозволило забезпечити ресурс стійок шасі
рівним 50 тис. зліт-посадок протягом 25 років технічної експлуатації. Вагова
ефективність від застосування титанового сплаву замість сталі у літаку марки
Ан-124 склала 10…15% на різних конструкціях.
Рисунок 1.5 – Конструкційні матеріали, які використовуються в опорах шасі
літака Ан-124 [60]
