Page 112 - Thesis_Lavrys

112

оксиду TiO титану і зсув піків матричних фаз у дифракційному спектрі
2
(рис. 5.3). Слід зазначити, що поява тонкої плівки оксиду TiO пов’язана з
2
наявністю кисню у вакуумі під час нагрівання сплаву ВТ22.

а б

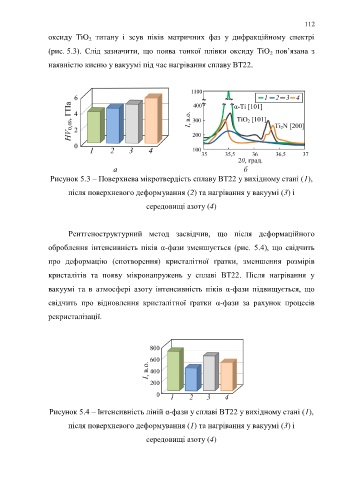

Рисунок 5.3 – Поверхнева мікротвердість сплаву ВТ22 у вихідному стані (1),

після поверхневого деформування (2) та нагрівання у вакуумі (3) і

середовищі азоту (4)

Рентгеноструктурний метод засвідчив, що після деформаційного

оброблення інтенсивність піків α-фази зменшується (рис. 5.4), що свідчить

про деформацію (спотворення) кристалітної ґратки, зменшення розмірів

кристалітів та появу мікронапружень у сплаві ВТ22. Після нагрівання у

вакуумі та в атмосфері азоту інтенсивність піків α-фази підвищується, що

свідчить про відновлення кристалітної ґратки α-фази за рахунок процесів

рекристалізації.

Рисунок 5.4 – Інтенсивність ліній α-фази у сплаві ВТ22 у вихідному стані (1),

після поверхневого деформування (1) та нагрівання у вакуумі (3) і

середовищі азоту (4)
