Page 109 - Thesis_Lavrys

109

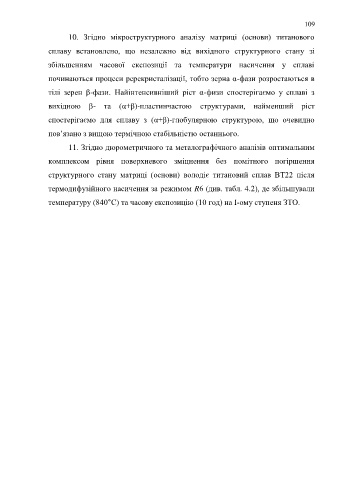

10. Згідно мікроструктурного аналізу матриці (основи) титанового

сплаву встановлено, що незалежно від вихідного структурного стану зі

збільшенням часової експозиції та температури насичення у сплаві

починаються процеси ререкристалізації, тобто зерна α-фази розростаються в

тілі зерен β-фази. Найінтенсивніший ріст α-физи спостерігаємо у сплаві з

вихідною β- та (α+β)-пластинчастою структурами, найменший ріст

спостерігаємо для сплаву з (α+β)-глобулярною структурою, що очевидно

пов’язано з вищою термічною стабільністю останнього.

11. Згідно дюрометричного та металографічного аналізів оптимальним

комплексом рівня поверхневого зміцнення без помітного погіршення

структурного стану матриці (основи) володіє титановий сплав ВТ22 після

термодифузійного насичення за режимом R6 (див. табл. 4.2), де збільшували

температуру (840°С) та часову експозицію (10 год) на I-ому ступеня ЗТО.
