Page 104 - Thesis_Lavrys
P. 104

104

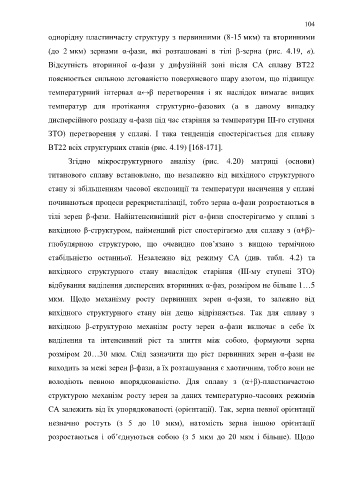

                  однорідну пластинчасту структуру  з первинними (8-15 мкм) та вторинними

                  (до  2 мкм)  зернами  α-фази,  які  розташовані  в  тілі  β-зерна  (рис.  4.19,  в).

                  Відсутність  вторинної  α-фази  у  дифузійній  зоні  після  СА  сплаву  ВТ22

                  пояснюється сильною легованістю поверхневого шару азотом, що підвищує

                  температурний  інтервал  α↔β  перетворення  і  як  наслідок  вимагає  вищих

                  температур  для  протікання  структурно-фазових  (а  в  даному  випадку

                  дисперсійного розпаду α-фази під час старіння за температури III-го ступеня

                  ЗТО)  перетворення  у  сплаві.  І  така  тенденція  спостерігається  для  сплаву

                  ВТ22 всіх структурних станів (рис. 4.19) [168-171].

                         Згідно  мікроструктурного  аналізу  (рис.  4.20)  матриці  (основи)

                  титанового  сплаву  встановлено,  що  незалежно  від  вихідного  структурного

                  стану зі збільшенням часової експозиції та температури насичення у сплаві

                  починаються процеси ререкристалізації, тобто зерна α-фази розростаються в

                  тілі  зерен  β-фази.  Найінтенсивніший  ріст  α-физи  спостерігаємо  у  сплаві  з


                  вихідною  β-структуром,  найменший  ріст  спостерігаємо  для  сплаву  з  (α+β)-
                  глобулярною  структурою,  що  очевидно  пов’язано  з  вищою  термічною


                  стабільністю  останньої.  Незалежно  від  режиму  СА  (див.  табл.  4.2)  та
                  вихідного  структурного  стану  внаслідок  старіння  (III-му  ступені  ЗТО)


                  відбування виділення дисперсних вторинних α-фаз, розміром не більше 1…5
                  мкм.  Щодо  механізму  росту  первинних  зерен  α-фази,  то  залежно  від


                  вихідного  структурного  стану  він  дещо  відрізняється.  Так  для  сплаву  з
                  вихідною  β-структурою  механізм  росту  зерен  α-фази  включає  в  себе  їх


                  виділення  та  інтенсивний  ріст  та  злиття  між  собою,  формуючи  зерна

                  розміром  20…30  мкм.  Слід  зазначити  що  ріст  первинних  зерен  α-фази  не

                  виходить за межі зерен β-фази, а їх розташування є хаотичним, тобто вони не

                  володіють  певною  впорядкованістю.  Для  сплаву  з  (α+β)-пластинчастою

                  структурою  механізм  росту  зерен  за  даних  температурно-часових  режимів

                  СА залежить від їх упорядкованості (орієнтації). Так, зерна певної орієнтації

                  незначно  ростуть  (з  5  до  10  мкм),  натомість  зерна  іншою  орієнтації

                  розростаються  і  об’єднуються  собою  (з  5  мкм  до  20  мкм  і  більше).  Щодо
   99   100   101   102   103   104   105   106   107   108   109
