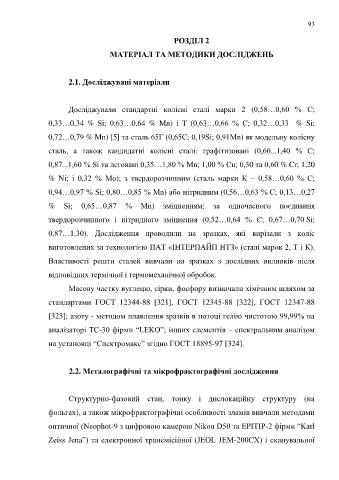

Page 93 - Кулик В.В.

93

РОЗДІЛ 2

МАТЕРІАЛ ТА МЕТОДИКИ ДОСЛІДЖЕНЬ

2.1. Досліджувані матеріали

Досліджували стандартні колісні сталі марки 2 (0,58…0,60 % С;

0,33…0,34 % Si; 0,63…0,64 % Mn) і Т (0,63…0,66 % С; 0,32…0,33 % Si;

0,72…0,79 % Mn) [5] та сталь 65Г (0,65C; 0,19Si; 0,91Mn) як модельну колісну

сталь, а також кандидатні колісні сталі: графітизовані (0,60...1,40 % С;

0,87...1,60 % Si та леговані 0,35…1,80 % Mn; 1,00 % Сu; 0,30 та 0,60 % Cr; 1,20

% Ni; і 0,32 % Mo); з твердорозчинним (сталь марки К – 0,58…0,60 % C;

0,94…0,97 % Si; 0,80…0,85 % Mn) або нітридним (0,56…0,63 % С; 0,13…0,27

% Si; 0,65…0,87 % Mn) зміцненням; за одночасного поєднання

твердорозчинного і нітридного зміцнення (0,52…0,64 % C; 0,67…0,70 Si;

0,87…1,30). Дослідження проводили на зразках, які вирізали з коліс

виготовлених за технологією ПАТ «ІНТЕРПАЙП НТЗ» (сталі марок 2, Т і К).

Властивості решти сталей вивчали на зразках з дослідних виливків після

відповідних термічної і термомеханічної обробок.

Масову частку вуглецю, сірки, фосфору визначали хімічним шляхом за

стандартами ГОСТ 12344-88 [321], ГОСТ 12345-88 [322], ГОСТ 12347-88

[323]; азоту - методом плавлення зразків в потоці гелію чистотою 99,99% на

аналізаторі ТС-30 фірми “LEKO”; інших елементів – спектральним аналізом

на установці “Спектромакс” згідно ГОСТ 18895-97 [324].

2.2. Металографічні та мікрофрактографічні дослідження

Структурно-фазовий стан, тонку і дислокаційну структуру (на

фольгах), а також мікрофрактографічні особливості зламів вивчали методами

оптичної (Neophot-9 з цифровою камерою Nikon D50 та ЕРІТІР-2 фірми “Karl

Zeiss Jena”) та електронної трансмісійної (JEOL JEM-200CX) і сканувальної
