Page 95 - Кулик В.В.

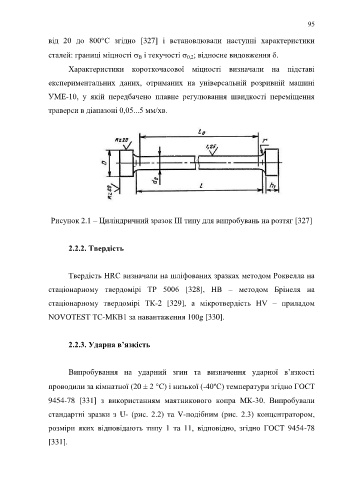

95

від 20 до 800°С згідно [327] і встановлювали наступні характеристики

сталей: границі міцності  і текучості  ; відносне видовження .
B
0,2
Характеристики короткочасової міцності визначали на підставі

експериментальних даних, отриманих на універсальній розривній машині

УМЕ-10, у якій передбачено плавне регулювання швидкості переміщення

траверси в діапазоні 0,05...5 мм/хв.

Рисунок 2.1 – Циліндричний зразок ІІІ типу для випробувань на розтяг [327]

2.2.2. Твердість

Твердість HRC визначали на шліфованих зразках методом Роквелла на

стаціонарному твердомірі ТР 5006 [328], HB – методом Брінеля на

стаціонарному твердомірі ТК-2 [329], а мікротвердість HV – приладом
NOVOTEST ТС-МКВ1 за навантаження 100g [330].

2.2.3. Ударна в’язкість

Випробування на ударний згин та визначення ударної в’язкості

проводили за кімнатної (20  2 °С) і низької (-40ºС) температури згідно ГОСТ

9454-78 [331] з використанням маятникового копра МК-30. Випробували

стандартні зразки з U- (рис. 2.2) та V-подібним (рис. 2.3) концентратором,

розміри яких відповідають типу 1 та 11, відповідно, згідно ГОСТ 9454-78

[331].
