Page 88 - Кулик В.В.
P. 88
88
невідпущений мартенсит. Високий вміст кремнію у сталі V1 покращує
аустеніт та стабілізує його за нижчих температур. Механічні характеристики
сталей демонструють перевагу бейнітних структур сталей V1 (σ =925 МПа;
В
2
δ=0,8; 490НВ; KCV=3,4 Дж/см ) і V2 (σ =1131 МПа; δ=14,8; 363НВ; KCV=4,1
В
2
Дж/см ) проти перлітної сталі class B (σ =730 МПа; δ=23; 269НВ; KCV=21
В
2
Дж/см ).
1.2.2. Вплив експлуатаційних чинників на механічну поведінку
сталей
В роботах [9, 315, 316] досліджено зміну комплексу механічних
характеристик, зокрема циклічної тріщиностійкості сталі марки Т порівняно
зі сталлю марки 2 з урахуванням впливу низьких температур (рис. 1.4) та
високої асиметрії циклу навантаження (якою моделювали залишкові
напруження) (рис. 1.5).

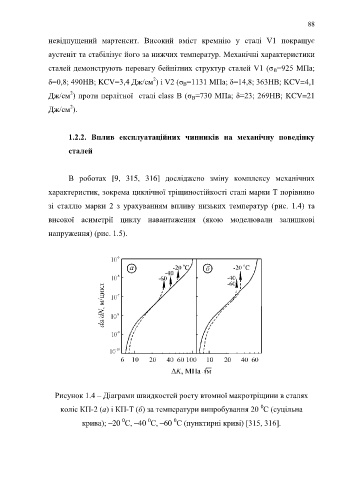

Рисунок 1.4 – Діаграми швидкостей росту втомної макротріщини в сталях
0
коліс КП-2 (а) і КП-Т (б) за температури випробування 20 С (суцільна
0
0
0
крива); –20 С, –40 С, –60 С (пунктирні криві) [315, 316].
