в’язкість руйнування K = K 10 -5 – розмахи коефіцієнта інтенсивності
fc
-5
-10
напружень за швидкості росту тріщини da/dN = 10 і 10 м/цикл відповідно.
В окремих випадках значення K встановили за розмахом K, коли втомна
fc
тріщина починає рости спонтанно.

2.2.4.2. Поперечний зсув

За поперечного зсуву характеристики циклічної тріщиностійкості

встановлювали у повітрі при 20С на підставі залежностей da/dN–K ,
ІІ
отриманих за розробленою у ФМІ НАН України методикою [333].

Дослідження проводили на зразках (рис. 2.5) товщиною 3,2 мм за частоти

10…15 Гц і асиметрії R = –1 циклу навантаження, а розмах коефіцієнта

інтенсивності напружень K визначали з урахуванням тертя берегів
II
тріщини [334-336]. При цьому розмах K=K max -K приймали рівним 2K max .
min

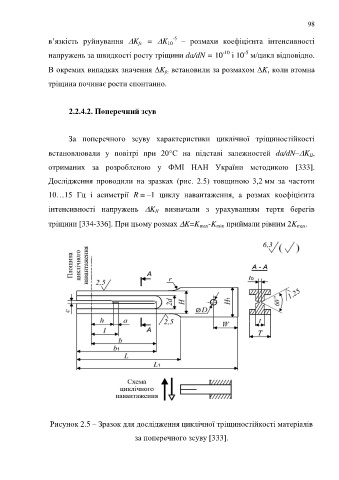

Рисунок 2.5 – Зразок для дослідження циклічної тріщиностійкості матеріалів

за поперечного зсуву [333].
