97

2.2.4. Циклічна тріщиностійкість

2.2.4.1. Нормальний відрив

Характеристики циклічної тріщиностійкості сталі за нормального

відриву визначали за діаграмами швидкостей росту втомної макротріщини –

залежностями da/dN–K , отриманими за стандартною методикою [332]
І
(ASTM E647-08) на компактних зразках (рис. 2.4) товщиною 8…10 мм за

частоти 10…15 Гц і коефіцієнта асиметрії циклу навантаження R = 0,1 і

R = 0,5 у повітрі при 20С і у парах рідкого азоту при –40С, а також у 3,5%-

му водному розчині NaCl та дистильованій воді при 20°С.

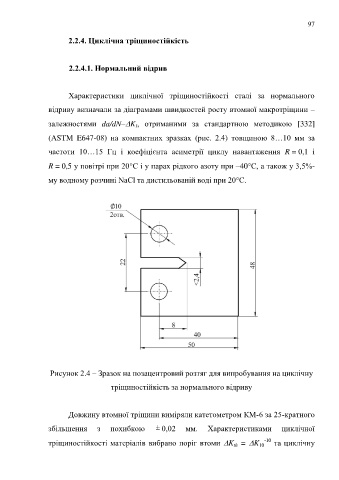

Рисунок 2.4 – Зразок на позацентровий розтяг для випробування на циклічну

тріщиностійкість за нормального відриву

Довжину втомної тріщини виміряли катетометром КМ-6 за 25-кратного

збільшення з похибкою  0,02 мм. Характеристиками циклічної

тріщиностійкості матеріалів вибрано поріг втоми K = K 10 -10 та циклічну
th
