Page 64 - Кулик В.В.

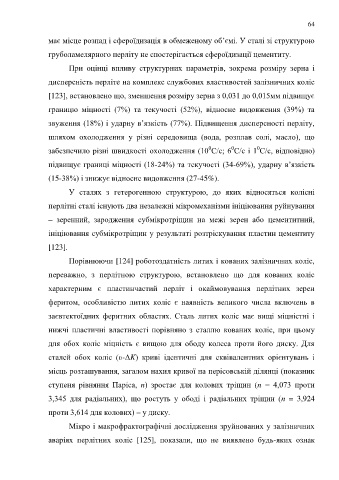

64

має місце розпад і сфероїдизація в обмеженому об’ємі. У сталі зі структурою

груболамелярного перліту не спостерігається сфероїдизації цементиту.

При оцінці впливу структурних параметрів, зокрема розміру зерна і

дисперсність перлітe на комплекс службових властивостей залізничних коліс

[123], встановлено що, зменшення розміру зерна з 0,031 до 0,015мм підвищує

границю міцності (7%) та текучості (52%), відносне видовження (39%) та

звуження (18%) і ударну в’язкість (77%). Підвищення дисперсності перліту,

шляхом охолодження у різні середовища (вода, розплав солі, масло), що

0
0
0
забезпечило різні швидкості охолодження (10 С/с; 6 С/с і 1 С/с, відповідно)
підвищує границі міцності (18-24%) та текучості (34-69%), ударну в’язкість
(15-38%) і знижує відносне видовження (27-45%).

У сталях з гетерогенною структурою, до яких відносяться колісні

перлітні сталі існують два незалежні мікромеханізми ініціювання руйнування

– зеренний, зародження субмікротріщин на межі зерен або цементитний,

ініціювання субмікротріщин у результаті розтріскування пластин цементиту

[123].

Порівнюючи [124] роботоздатність литих і кованих залізничних коліс,

переважно, з перлітною структурою, встановлено що для кованих коліс

характерним є пластинчастий перліт і окаймовування перлітних зерен

феритом, особливістю литих коліс є наявність великого числа включень в

заєвтектоїдних феритних областях. Сталь литих коліс має вищі міцністні і

нижчі пластичні властивості порівняно з сталлю кованих коліс, при цьому

для обох коліс міцність є вищою для ободу колеса проти його диску. Для

сталей обох коліс (υ-ΔK) криві ідентичні для еквівалентних орієнтувань і

місць розташування, загалом нахил кривої на перісовській ділянці (показник

ступеня рівняння Паріса, n) зростає для колових тріщин (n = 4,073 проти

3,345 для радіальних), що ростуть у ободі і радіальних тріщин (n = 3,924

проти 3,614 для колових) – у диску.

Мікро і макрофрактографічні дослідження зруйнованих у залізничних

аваріях перлітних коліс [125], показали, що не виявлено будь-яких ознак
