Page 171 - Кулик В.В.

171

б
а

г
в

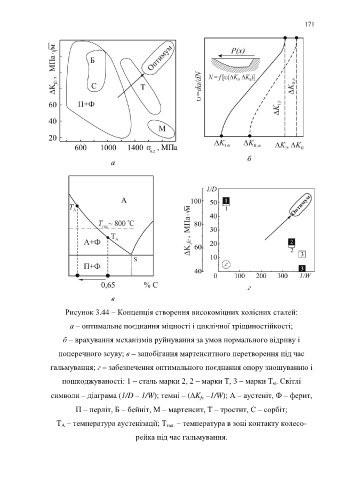

Рисунок 3.44 – Концепція створення високоміцних колісних сталей:
а – оптимальне поєднання міцності і циклічної тріщиностійкості;

б – врахування механізмів руйнування за умов нормального відриву і
поперечного зсуву; в – запобігання мартенситного перетворення під час

гальмування; г – забезпечення оптимального поєднання опору зношуванню і
пошкоджуваності: 1 – сталь марки 2, 2 – марки Т, 3 – марки Т . Світлі
м

символи – діаграма (1/D – 1/W); темні – (K –1/W); А – аустеніт, Ф – ферит,
fc
П – перліт, Б – бейніт, М – мартенсит, Т – тростит, С – сорбіт;

Т – температура аустенізації; Т гал. – температура в зоні контакту колесо-
А
рейка під час гальмування.
