Page 167 - Кулик В.В.

167

Таким чином, дані випробувань підтверджують, що вищерблювання

поверхні кочення визначається у першу чергу циклічною в’язкістю

руйнування ΔK (рис. 3.42) [397].
fc

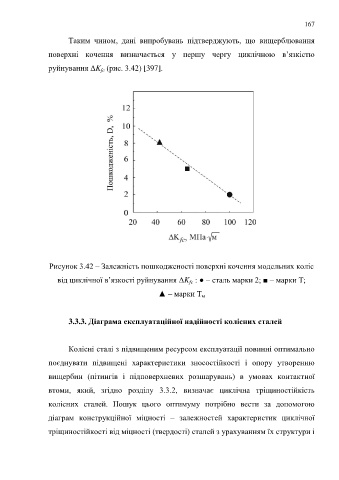

Рисунок 3.42 – Залежність пошкодженості поверхні кочення модельних коліс

від циклічної в’язкості руйнування ΔK : ● – сталь марки 2; ■ – марки Т;
fc
▲ – марки Т
м

3.3.3. Діаграма експлуатаційної надійності колісних сталей

Колісні сталі з підвищеним ресурсом експлуатації повинні оптимально
поєднувати підвищені характеристики зносостійкості і опору утворенню

вищербин (пітингів і підповерхневих розшарувань) в умовах контактної
втоми, який, згідно розділу 3.3.2, визначає циклічна тріщиностійкість

колісних сталей. Пошук цього оптимуму потрібно вести за допомогою

діаграм конструкційної міцності – залежностей характеристик циклічної

тріщиностійкості від міцності (твердості) сталей з урахуванням їх структури і
