Page 163 - Кулик В.В.

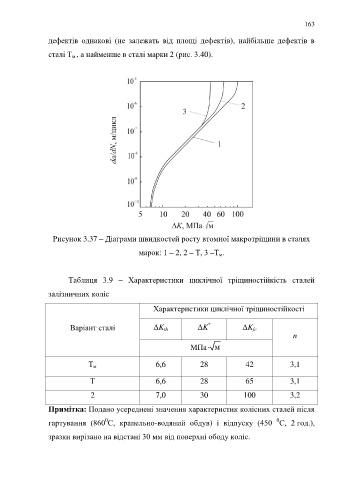

163

дефектів однакові (не залежать від площі дефектів), найбільше дефектів в

сталі Т , а найменше в сталі марки 2 (рис. 3.40).
м

Рисунок 3.37 – Діаграми швидкостей росту втомної макротріщини в сталях

марок: 1 – 2, 2 – Т, 3 –Т .
м

Таблиця 3.9 – Характеристики циклічної тріщиностійкість сталей

залізничних коліс

Характеристики циклічної тріщиностійкості

*
Варіант сталі ΔK ΔK ΔK
th
fc
n
МПа м

Т 6,6 28 42 3,1
м
Т 6,6 28 65 3,1

2 7,0 30 100 3,2

Примітка: Подано усереднені значення характеристик колісних сталей після

0
0
гартування (860 С, крапельно-водяний обдув) і відпуску (450 С, 2 год.),
зразки вирізано на відстані 30 мм від поверхні ободу коліс.
