Page 127 - Кулик В.В.

127

близькою до бейніту (рис. 3.11б). У структурі сталі зберігається різна ступінь

диспергування перлітно-феритної суміші, виділяються протяжні перлітні

пластини, розміщені пакетно та у вигляді розеток (див. рис. 3.11а, б) [355].

а б

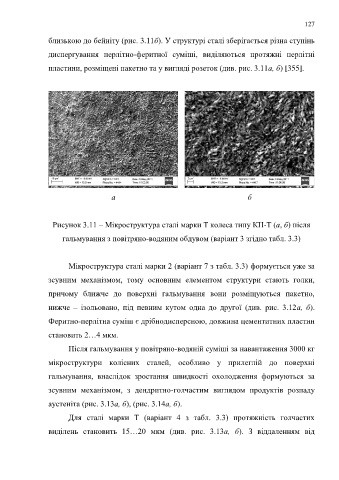

Рисунок 3.11 – Мікроструктура сталі марки Т колеса типу КП-Т (а, б) після

гальмування з повітряно-водяним обдувом (варіант 3 згідно табл. 3.3)

Мікроструктура сталі марки 2 (варіант 7 з табл. 3.3) формується уже за

зсувним механізмом, тому основним елементом структури стають голки,

причому ближче до поверхні гальмування вони розміщуються пакетно,

нижче – ізольовано, під певним кутом одна до другої (див. рис. 3.12а, б).

Феритно-перлітна суміш є дрібнодисперсною, довжина цементитних пластин

становить 2…4 мкм.

Після гальмування у повітряно-водяній суміші за навантаження 3000 кг
мікроструктури колісних сталей, особливо у прилеглій до поверхні

гальмування, внаслідок зростання швидкості охолодження формуються за
зсувним механізмом, з дендритно-голчастим виглядом продуктів розпаду

аустеніта (рис. 3.13а, б), (рис. 3.14а, б).
Для сталі марки Т (варіант 4 з табл. 3.3) протяжність голчастих

виділень становить 15…20 мкм (див. рис. 3.13а, б). З віддаленням від
