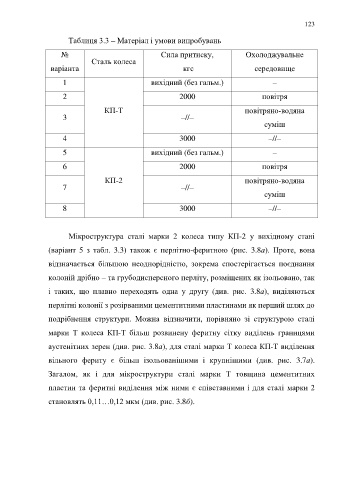

Page 123 - Кулик В.В.

123

Таблиця 3.3 – Матеріал і умови випробувань

№ Сила притиску, Охолоджувальне
Сталь колеса
варіанта кгс середовище

1 вихідний (без гальм.) –

2 2000 повітря

КП-Т повітряно-водяна
3 –//–
суміш

4 3000 –//–

5 вихідний (без гальм.) –

6 2000 повітря

КП-2 повітряно-водяна
7 –//–
суміш

8 3000 –//–

Мікроструктура сталі марки 2 колеса типу КП-2 у вихідному стані

(варіант 5 з табл. 3.3) також є перлітно-феритною (рис. 3.8а). Проте, вона

відзначається більшою неоднорідністю, зокрема спостерігається поєднання

колоній дрібно – та грубодисперсного перліту, розміщених як ізольовано, так

і таких, що плавно переходять одна у другу (див. рис. 3.8а), виділяються

перлітні колонії з розірваними цементитними пластинами як перший шлях до

подрібнення структури. Можна відзначити, порівняно зі структурою сталі

марки Т колеса КП-Т більш розвинену феритну сітку виділень границями

аустенітних зерен (див. рис. 3.8а), для сталі марки Т колеса КП-Т виділення

вільного фериту є більш ізольованішими і крупнішими (див. рис. 3.7а).

Загалом, як і для мікроструктури сталі марки Т товщина цементитних

пластин та феритні виділення між ними є співставними і для сталі марки 2

становлять 0,11…0,12 мкм (див. рис. 3.8б).
