Page 128 - Кулик В.В.

128

поверхні контакту голчастість структури стрімко зникає, окремі її елементи,

що все ще залишаються у структурі, мають довжини 5…7 мкм (рис. 3.13в).

Загалом, основною складовою сталі високоміцного колеса є диспергована

феритно-перлітна суміш трооститно-сорбітного складу (див. рис. 3.13б)

[355].

а б

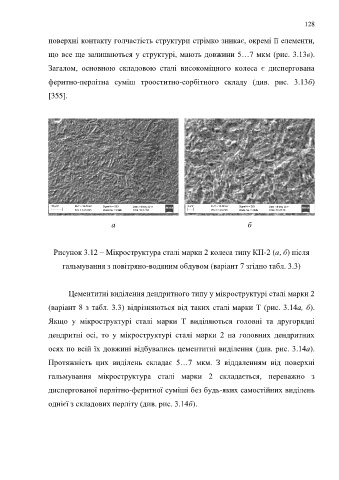

Рисунок 3.12 – Мікроструктура сталі марки 2 колеса типу КП-2 (а, б) після

гальмування з повітряно-водяним обдувом (варіант 7 згідно табл. 3.3)

Цементитні виділення дендритного типу у мікроструктурі сталі марки 2

(варіант 8 з табл. 3.3) відрізняються від таких сталі марки Т (рис. 3.14а, б).

Якщо у мікроструктурі сталі марки Т виділяються головні та другорядні

дендритні осі, то у мікроструктурі сталі марки 2 на головних дендритних

осях по всій їх довжині відбувались цементитні виділення (див. рис. 3.14а).
Протяжність цих виділень складає 5…7 мкм. З віддаленням від поверхні

гальмування мікроструктура сталі марки 2 складається, переважно з
диспергованої перлітно-феритної суміші без будь-яких самостійних виділень

однієї з складових перліту (див. рис. 3.14б).
