225

Мінімальну відстань взаємодії – h, оцінили як мінімальну відстань між

точками образу. Отримані результати дали змогу моделювати як відомі

етапи, так і подальший розвиток процесу. Відповідні приклади наведені

на рис. 5.11.

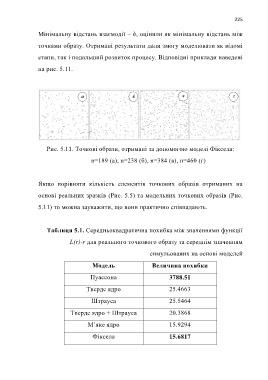

Рис. 5.11. Точкові образи, отримані за допомогою моделі Фіксела:

n=189 (а), n=238 (б), n=384 (в), n=460 (г)

Якщо порівняти кількість елементів точкових образів отриманих на

основі реальних зразків (Рис. 5.5) та модельних точкових образів (Рис.

5.11) то можна зауважити, що вони практично співпадають.

Таблиця 5.1. Середньоквадратична похибка між значеннями функції

L(r)-r для реального точкового образу та середнім значенням

симульованих на основі моделей

Модель Величина похибки

Пуассона 3788.51

Тверде ядро 25.4663

Штрауса 25.5464

Тверде ядро + Штрауса 20.3868

М’яке ядро 15.9294

Фіксела 15.6817
