Page 99 -

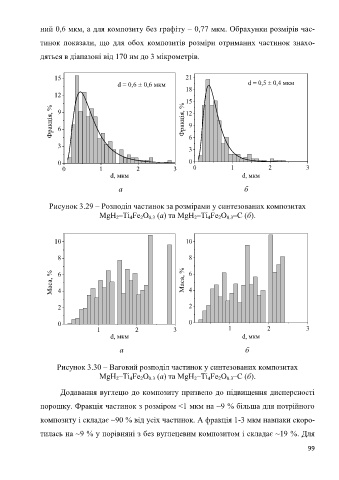

ний 0,6 мкм, а для композиту без графіту – 0,77 мкм. Обрахунки розмірів час-

тинок показали, що для обох композитів розміри отриманих частинок знахо-

дяться в діапазоні від 170 нм до 3 мікрометрів.

15 21
d = 0,6 ± 0,6 мкм d = 0,5 ± 0,4 мкм
18
12
15
Фракція, % 6 Фракція, % 12
9

9

3 6
3

0 0
0 1 2 3 0 1 2 3
d, мкм d, мкм
а б

Рисунок 3.29 – Розподіл частинок за розмірами у синтезованих композитах
MgH –Ti Fe O (а) та MgH –Ti Fe O –C (б).
4
4
2
2
0.3
2
2
0.3

10 10
8 8
Маса, % 6 Маса, % 6

4
4
2 2

0 0
1 2 3 1 2 3
d, мкм d, мкм

а б

Рисунок 3.30 – Ваговий розподіл частинок у синтезованих композитах
MgH –Ti Fe O (а) та MgH –Ti Fe O –C (б).
2
4
0.3
2
4
2
0.3
2
Додавання вуглецю до композиту призвело до підвищення дисперсності
порошку. Фракція частинок з розміром <1 мкм на ~9 % більша для потрійного
композиту і складає ~90 % від усіх частинок. А фракція 1-3 мкм навпаки скоро-
тилась на ~9 % у порівняні з без вуглецевим композитом і складає ~19 %. Для

99
