Page 97 -

Продовження таблиці 3.16

α-MgH P4 /mnm a=4,529(4) 60(3,1) D = 4,5(8) нм
V
2
2
c=3,025(3) e=0,08(3) %
γ-MgH Pbcn a=4,613(7) 26,22(4,5) D = 156,7 (8) нм
V
2
b=5,444(1) e=2,7(3) %
c=4,901(1)
Ti Fe O Fd 3m a=11,009(3) 8,13(0,9) –
2
0.3
4
MgO Fm 3m a=4,554(2) 4,95(2,7) –
MgH 2–Ti 4Fe 2O 0.3–С
α-Fe Im3m a=2,888(4) 0,7(0,1) –

1  -MgH
2
2  -MgH
2
3  Ti Fe O 0.3
4
2
Інтенсивність в.о.
4  Mg

1
2
3
4

30 40 50 60 70 80 90
2град
а

1  -MgH
2
2  -MgH
2
3  Ti Fe O 0.3
4
2
Інтенсивність в.о.
4  MgO

1
2
3
4

30 40 50 60 70 80 90
2град
б

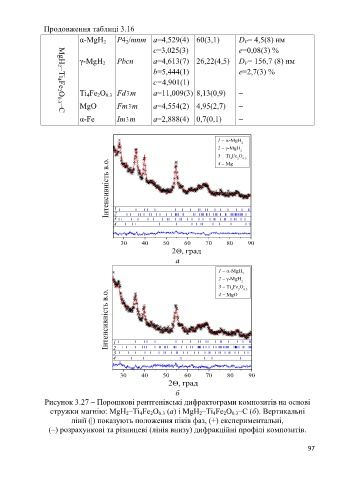

Рисунок 3.27 – Порошкові рентгенівські дифрактограми композитів на основі
стружки магнію: MgH –Ti Fe O (а) і MgH –Ti Fe O –C (б). Вертикальні
0.3
2
4
2
0.3
2
4
2
лінії (|) показують положення піків фаз, (+) експериментальні,
(–) розрахункові та різницеві (лінія внизу) дифракційні профілі композитів.

97
