Page 95 -

водню 2 MPa. Склад вихідних сумішей та кількість поглинутого ними водню

під час механохімічного помелу наведено у таблиці 3.15.

7

6

5
C H , мас.% 4

3

2

1

0
0 120 240 360 480 600 720 840 960
, хв

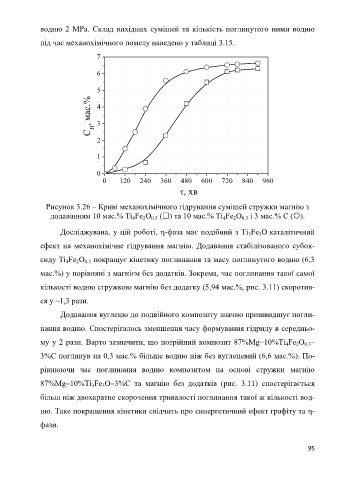

Рисунок 3.26 – Криві механохімічного гідрування сумішей стружки магнію з
додаванням 10 мас.% Ti Fe O () та 10 мас.% Ti Fe O і 3 мас.% C ().
4
4
0.3
0.3
2
2
Досліджувана, у цій роботі, η-фаза має подібний з Ti Fe O каталітичний
3
3

ефект на механохімічне гідрування магнію. Додавання стабілізованого субок-
сиду Ti Fe O покращує кінетику поглинання та масу поглинутого водню (6,3
4
2
0.3
мас.%) у порівняні з магнієм без додатків. Зокрема, час поглинання такої самої
кількості водню стружкою магнію без додатку (5,94 мас.%, рис. 3.11) скоротив-
ся у ~1,3 рази.

Додавання вуглецю до подвійного композиту значно пришвидшує погли-

нання водню. Спостерігалось зменшення часу формування гідриду в середньо-

му у 2 рази. Варто зазначити, що потрійний композит 87%Mg–10%Ti Fe O –
2
4
0.3
3%C поглинув на 0,3 мас.% більше водню ніж без вуглецевий (6,6 мас.%). По-
рівнюючи час поглинання водню композитом на основі стружки магнію

87%Mg–10%Ti Fe O–3%C та магнію без додатків (рис. 3.11) спостерігається
3
3
більш ніж двохкратне скорочення тривалості поглинання такої ж кількості вод-

ню. Таке покращення кінетики свідчить про синергетичний ефект графіту та η-

фази.

95
