Результати мікроструктурних досліджень порошків композиту на основі

стружки магнію MgH –Ti Fe O–C, синтезованих високоенергетичним помелом
3
3
2
протягом 10 год, показано на рис. 3.23 і 3.24 та табл. 3.13.

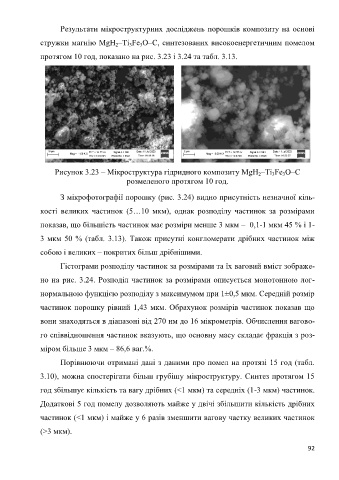

Рисунок 3.23 – Мікроструктура гідридного композиту MgH –Ti Fe O–C
3
3
2
розмеленого протягом 10 год.
З мікрофотографії порошку (рис. 3.24) видно присутність незначної кіль-

кості великих частинок (5…10 мкм), однак розподілу частинок за розмірами

показав, що більшість частинок має розміри менше 3 мкм – 0,1-1 мкм 45 % і 1-

3 мкм 50 % (табл. 3.13). Також присутні конгломерати дрібних частинок між

собою і великих – покритих більш дрібнішими.

Гістограми розподілу частинок за розмірами та їх ваговий вміст зображе-

но на рис. 3.24. Розподіл частинок за розмірами описується монотонною лог-

нормальною функцією розподілу з максимумом при 1±0,5 мкм. Середній розмір

частинок порошку рівний 1,43 мкм. Обрахунок розмірів частинок показав що

вони знаходяться в діапазоні від 270 нм до 16 мікрометрів. Обчислення вагово-

го співвідношення частинок вказують, що основну масу складає фракція з роз-

міром більше 3 мкм – 86,6 ваг.%.
Порівнюючи отримані дані з даними про помел на протязі 15 год (табл.

3.10), можна спостерігати більш грубішу мікроструктуру. Синтез протягом 15
год збільшує кількість та вагу дрібних (<1 мкм) та середніх (1-3 мкм) частинок.

Додаткові 5 год помелу дозволяють майже у двічі збільшити кількість дрібних
частинок (<1 мкм) і майже у 6 разів зменшити вагову частку великих частинок

(>3 мкм).

92
