Page 93 -
P. 93

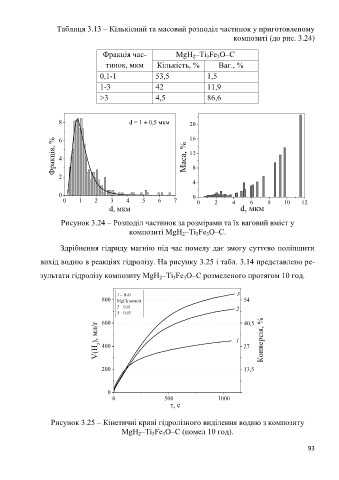

Таблиця 3.13 – Кількісний та масовий розподіл частинок у приготовленому
композиті (до рис. 3.24)
Фракція час- MgH –Ti Fe O–C
2
3
3
тинок, мкм Кількість, % Ваг., %
0,1-1 53,5 1,5
1-3 42 11,9
>3 4,5 86,6
8 d = 1 ± 0,5 мкм 20
16
Фракція, % 6 Маса, % 12
4
2 8
4
0 0
0 1 2 3 4 5 6 7 0 2 4 6 8 10 12
d, мкм d, мкм
Рисунок 3.24 – Розподіл частинок за розмірами та їх ваговий вміст у
композиті MgH –Ti Fe O–C.
3
2
3
Здрібнення гідриду магнію під час помелу дає змогу суттєво поліпшити
вихід водню в реакціях гідролізу. На рисунку 3.25 і табл. 3.14 представлено ре-
зультати гідролізу композиту MgH –Ti Fe O–C розмеленого протягом 10 год.
3
3
2
1 H2O 3
800 MgCl2 моль/л 54
2 0,01 2
3 0,03
600
), мл/г 1 40,5 Конверсія, %
V(H 2 400 27
200 13,5
0
0 500 1000
, с
Рисунок 3.25 – Кінетичні криві гідролізного виділення водню з композиту
MgH –Ti Fe O–C (помел 10 год).
3
3
2
93
