Page 91 -

1300
1200
1200
V(H 2 ), мл/г 1000 V(H 2 ), мл/г 1100

1000
2
R =0,98835
2
R =0,99997
800 900
-2,0 -1,8 -1,6 -1,4 -1,2 -1,0 -2,0 -1,8 -1,6 -1,4 -1,2 -1,0
log([MgCl ]) log([MgCl ])
2 2
а б

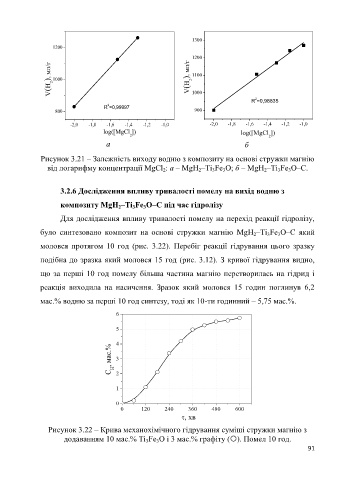

Рисунок 3.21 – Залежність виходу водню з композиту на основі стружки магнію
від логарифму концентрації MgCl : а – MgH –Ti Fe O; б – MgH –Ti Fe O–C.
2
3
2
3
2
3
3

3.2.6 Дослідження впливу тривалості помелу на вихід водню з
композиту MgH –Ti Fe O–С під час гідролізу
2
3
3
Для дослідження впливу тривалості помелу на перехід реакції гідролізу,
було синтезовано композит на основі стружки магнію MgH –Ti Fe O–C який
2
3
3
моловся протягом 10 год (рис. 3.22). Перебіг реакції гідрування цього зразку
подібна до зразка який моловся 15 год (рис. 3.12). З кривої гідрування видно,

що за перші 10 год помелу більша частина магнію перетворилась на гідрид і

реакція виходила на насичення. Зразок який моловся 15 годин поглинув 6,2

мас.% водню за перші 10 год синтезу, тоді як 10-ти годинний – 5,75 мас.%.

6

5

4
C H , мас.% 3

2

1

0
0 120 240 360 480 600
, хв

Рисунок 3.22 – Крива механохімічного гідрування суміші стружки магнію з
додаванням 10 мас.% Ti Fe O і 3 мас.% графіту (). Помел 10 год.
3
3
91
